TECHNISCHE INFORMATIONEN – crawlster®4S LenkSystem


Alle Produktvorteile des crawlster®4S LenkSystems im Überblick

Willkommen beim crawlster®4S LenkSystem – dem einzigartigen LenkSystem für Gmade GS01 CHASSIS mit dem sich eine korrekte Lenk-Geometrie (positiver Ackermann-Effekt) sowohl in Verbindung mit Standard Knuckles (Kunststoff) als auch mit Tuning Knuckles (Aluminium) einfach und perfekt realisieren läßt.

Das crawlster®4S LenkSystem eröffnet Ihrem Crawl-, Trail- oder Scale-Modell* mit Gmade GS01 CHASSIS ein völlig neues Kurvenverhalten – Wendigkeit, Geländegängigkeit und Scale-Optik werden deutlich optimiert.

Inhalt des crawlster®4S Komplett-Sets:

  • 2 x crawlster®4S LenkWinkel inkl. 8-teiligem Zubehör zur Montage
    an Standard-/Alu Knuckles
  • 1 x crawlster®4S LenkBügel inkl. 12-teiligem Zubehör zur Montage an crawlster®4S LenkWinkel
  • 5-teiliges Zubehör
    zur Servo-Anlenkung
  • 2 x crawlster®4S Sticker
  • 1 x detaillierte Produktinformation mit ausführlicher Montageanleitung



Abbildung der crawlster®4S Produktverpackung
Das crawlster®4S LenkSystem ist Made in Germany

crawlster®4S Button LENKT
crawlster®4S Button EINFACH
crawlster®4S Button PERFEKT


crawlster®4S – Neues Lenken. Für alle Gmade GS01-Chassis

crawlster® ohne BTA – warum?
Die Vorderachse des Gmade GS01 GHASSIS ist –  wie beim  Original  – von vorne angelenkt: Die Einschlagwinkel der Knuckles im C-Hub sind in dieser Anordnung in jeweils eine Richtung (A=kurvenäußeres Rad) begrenzt auf ca. 32°/42° (Kunststoff/Alu). In die jeweils andere Richtung (B= kurveninneres Rad) dagegen haben die Knuckles im C-Hub wesentlich größere Winkel-Freiheitsgrade (theoretisch ≥ 90°). Perfekte Voraussetzungen für eine positive Ackermann-Lenkgeometrie.

crawlster®4S – ausgereizt bis in den letzten Winkel!
Die Gmade GS01 Vorderachse hat serienmässig „nach innen“ gerichtete Knuckle-Anlenkpunkte. Das crawlster®4S LenkSystem dagegen legt durch seine besondere Geometrie – in Kombination mit speziellen Ackermann-förderlichen LenkWinkeln – die Knuckle-Anlenkpunkte (O) deutlich „außerhalb“ der C-Hub-Drehpunkte (O), d.h. – wie beim Original  – maximal weit „nach außen“ in Richtung Felgenbett. Parallel dazu verläuft die Anlenkung nahezu unsichtbar ausschließlich oberhalb der Blattfedern.

Skizze: optimale Lenkgeometrie mit dem crawlster®4S Lenksystem

Das crawlster®4S LenkSystem ermöglicht durch die konsequente Integration aller relevanten Faktoren eine optimale Lenkgeometrie und perfekten Scale-Look für alle Vorderachsen von Gmade GS01 CHASSIS.


Draufsicht: positiver Ackermann-Effekt

Positiver Ackermann-Effekt

Detailansicht: Crawlster®4S-Lenkwinkel und -Lenkbügel

crawlster®4S-LenkWinkel und -LenkBügel



Das crawlster®4S LenkSystem ist in kürzester Zeit von jedermann problemlos einzubauen!

Abbildung: 4 einfache Montageschritte
  • 30-teiliges Komplett-Set
  • Universell einsetzbar an Standard- und Tuning Knuckles
  • Einfachste Montage ohne aufwändigen Umbau

Montage an Standard Knuckles (#51105)

Montage an Tuning Knuckles (#GM51105S)

Montage an GS01 Chassis Mounted Steering Servo Kit (#GM52411S)

Eine ausführliche, illustrierte Montage-Anleitung liegt jedem crawlster®4S LenkSystem bei.


Das crawlster®4S LenkSystem bringt ein völlig neues Fahrgefühl – verbunden mit einem perfekten Scale-Look:

  • sofortige, dramatische Verbesserung von
    Lenkgeometrie / Lenkverhalten
  • deutlich verbesserte Wendigkeit im Gelände
  • korrigiert negative Spurdifferenz-Winkel –
    das kurveninnere Rad lenkt jetzt ≥ stärker ein
    als das kurvenäußere Rad
  • universell einsetzbar auch an Standard Knuckles – optimiert auch deren Spurdifferenz-Winkel auf
    ≥ positiv Ackermann
  • keine Lenkstangen vor der Achse
  • unter der Karosserie fast unsichtbar durch Führung oberhalb der Blattfedern
  • keine optische Beeinträchtigung Ihres vorbildähnlichen Gmade GS01 SAWBACK
  • optimierter Böschungswinkel –
    weniger Hängenbleiben im Gelände
Abbildung/Skizze: negativer Spurdifferenz-Winkel















Negativer
Spurdifferenz-Winkel

Abbildung/Skizze: positiver Ackermann-Effekt















Positiver
Ackermann-Effekt

Abbildung: Gmade Sawback ohne Lenkstange vor der Achse (Totale)

Keine Lenkstangen vor der Achse

Abbildung: Gmade Sawback ohne Lenkstange vor der Achse (Detail)

Universell einsetzbar auch an Standard Knuckles


KOMPATIBILITÄT – crawlster®4S LenkSystem


crawlster®4S kompatibel mit SAWBACK GM52000 (KIT)

















SAWBACK GM52000

(KIT)



SAWBACK GM52001
(RTR - Red)

crawlster®4S kompatibel mit SAWBACK GM52004  (RTR - Black)

SAWBACK GM52004

(RTR - Black)

crawlster®4S kompatibel mit SAWBACK SPORTS GM53000 (KIT)

















SAWBACK SPORTS
GM53000 (KIT)

crawlster®4S kompatibel mit SAWBACK 4LS GM55000 (KIT)

SAWBACK 4LS
GM55000 (KIT)

crawlster®4S kompatibel mit KOMODO GM54000 (KIT)

KOMODO
GM54000 (KIT)


Tabelle: crawlster C-Hub Kompatibilität
Tabelle: crawlster Knuckle Kompatibilität

Nicht kompatibel mit
DiffCover GS30012 / GS30014

Nicht kompatibel mit Zero-Ackermann Tuning-Knuckles (GM30038)



Wichtige Passmaße (mm)

Das crawlster®4S LenkSystem passt perfekt auf alle orig. Gmade GS01 CHASSIS mit C-Hubs und Knuckles (Kunststoff und Aluminium). Die Kompatibilität mit weiteren Produkten anderer Tuning-Anbieter hängt von den dargestellten wichtigen Passmaßen ab. Bitte prüfen Sie selbst!

Abbildung/Skizze: crawlster 4S Passmaße (Vorder- und Draufsicht)
Vorderansicht und Draufsicht

GS01 Chassis Mounted Steering Servo Kit (GM52411s) Option

GS01 Chassis Mounted Steering Servo Kit (GM52411S) und Servo-Anlenkung nach Anleitung montieren…

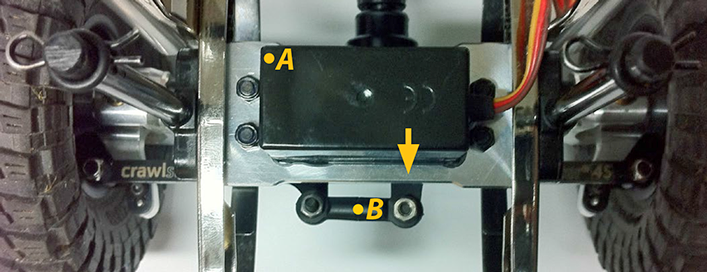

Schritt A  GS01 Chassis Mounted Steering Servo Kit
(GM52411S) nach Anleitung montieren…

  • Servo-Achse (von vorne) „rechts“
  • 20 mm Servohorn verwenden

Schritt B  Servo-Anlenkung montieren…

  • Servo-Anlenkung mit 2x Rod-Ends (GS01 Kit)
  • zur Optimierung der Anlenkung ggf.
    leichtgängige Alu-/Stahl-Rod-Ends verwenden

crawlster®4S LenkSystem verbinden

Schritt C  crawlster®4S LenkSystem verbinden…

  • hochfeste Schraube M3 x 20 aus Kit (GM52411S)
    verwenden (wird anderweitig nicht mehr benötigt) –
    ggf. um 5 mm einkürzen
  • 5 mm Aluminium-Spacer aus (GM52411S) Kit
    verwenden (wird anderweitig nicht mehr benötigt)

Schritt D  Servo-Anpassung…

  • Servo-Laufrichtung ggf. senderseitig „umkehren“
  • Wege-Einstellung senderseitig anpassen auf den Anschlag der kurvenäußeren Knuckles

Detailansicht: 100% ausgefedert
100% ausgefedert...
Detailansicht: 100% eingefedert
100% eingefedert...

GALLERY – Kundenfahrzeuge und Tests – crawlster®4S LenkSystem


Abbildung: Gerys Modellbaublog – Baubericht-Teil 1: Gmade Komodo GS01 - 4Wd Kit
Abbildung: Gerys Modellbaublog – Baubericht-Teil 2: Gmade Komodo GS01 - 4Wd Kit
Abbildung: Gerys Modellbaublog – Baubericht-Teil 4: Gmade Komodo GS01 - 4Wd Kit


Signet: RC-Scalers.de
Abbildung: crawlster 4S Produktvorstellung


Signet: Gerys Modellbaublog
Abbildung: Gerys Modellbaublog – Scale Crawler-Setup, Tipps & Tricks
Abbildung: Stonerocker-Festival 2014

Stonerocker Festival+Recon G6 2014 "Wir haben Geschichte geschrieben!"



Signet: Recon G6 Finisher-Sticker

Stonerocker Festival & Recon G6  Gerys Sawback  "...unsere beiden Fahrzeuge Sawback und SCX-10, beide mit der crawlster® Lenkung haben den Recon G6 Lauf mit Bravur bestanden. Der Lauf hat mit kleinen Pausen ca. 6 Std. gedauert und wurden aufs äußerste in der felsigen Landschaft beansprucht. Alles Fahrzeuge die durchgekommen haben diesen Sticker bekommen :)…"


GEHEIMWAFFE  crawlster®4S in Stefans SAWBACK  "…Einbau ist super einfach…dank Passgenauigkeit und sehr detaillierter Einbauanleitung. Wendekreis verkleinert ... Geländegängigkeit im schwierigen Gelände um Vieles verbessert …kann diese Lenkung nur weiterempfehlen."


LWB SCALE PROJECTS  crawlster®4S in Wolfs WILLYS CJ3A  "…hat alles bestens zusammengepasst – tolle Materialqualität … erste Fahrversuche …haben auch diesmal wieder eine deutliche Verbesserung gezeigt …"
